Kontrol sistemleri, endüstriyel ekipmanların verimli, emniyetli ve güvenilir şekilde çalıştırılmasında çok önemli bir rol oynar ve PX ısıtma fırınları da istisna değildir. PX ısıtma fırınlarının deneyimli bir tedarikçisi olarak, bu kontrol sistemlerinin gelişimine ve önemine ilk elden tanık oldum. Bu blogda, PX ısıtma fırınlarının kontrol sisteminin çeşitli yönlerini inceleyerek bileşenlerini, işlevlerini, faydalarını ve daha fazlasını keşfedeceğim.
Kontrol Sisteminin Bileşenleri
Sensörler
Sensörler, PX ısıtma fırını kontrol sisteminin gözleri ve kulaklarıdır. Sıcaklık, basınç, akış hızı ve seviye gibi çeşitli parametrelere ilişkin gerçek zamanlı verilerin toplanmasından sorumludurlar. Örneğin, termokupllar ve RTD'ler (Direnç Sıcaklık Dedektörleri), fırın içindeki ve proses akışkanının sıcaklığını ölçmek için yaygın olarak kullanılır. Fırın gövdesindeki ve boru sistemindeki basıncı izlemek için basınç sensörleri monte edilmiştir. Manyetik akış ölçerler veya ultrasonik akış ölçerler gibi akış sensörleri yakıtın, havanın ve proses akışkanının akış hızını ölçer. Seviye sensörleri ilgili tanklardaki sıvı seviyesini takip ederek sürekli ve stabil bir çalışma sağlamak için kullanılır.
Kontrolörler
Sensörler verileri topladıktan sonra kontrolörlere gönderilir. PX ısıtma fırınlarında kullanılan en yaygın kontrolör türü Programlanabilir Lojik Kontrolördür (PLC). PLC'ler çok çeşitli kontrol algoritmalarını yürütmek üzere programlanabilen son derece güvenilir ve esnek cihazlardır. Sensörlerden giriş sinyallerini alırlar, bunları ayar noktalarıyla (parametreler için istenen değerler) karşılaştırırlar ve ardından aktüatörleri kontrol etmek için çıkış sinyalleri üretirler.
Kullanılabilecek diğer bir kontrolör tipi Dağıtılmış Kontrol Sistemidir (DCS). DCS, birden fazla ısıtma fırınının veya diğer ekipmanın koordine edilmesinin gerektiği büyük ölçekli ve karmaşık endüstriyel prosesler için daha uygundur. Operatörlerin tüm süreci tek bir yerden yönetmesine olanak tanıyan merkezi bir kontrol ve izleme platformu sağlayabilir.
Aktüatörler
Aktüatörler, kontrolörlerden gelen sinyallere dayanarak kontrol işlemlerini gerçekleştiren cihazlardır. PX ısıtma fırınları bağlamında yaygın aktüatörler arasında yakıt valfleri, hava damperleri ve pompa hız kontrolörleri bulunur. Örneğin, fırının içindeki sıcaklık ayar noktasından düşükse, kontrolör yakıt vanasına daha geniş açılması için bir sinyal göndererek yakıt akış hızını artıracak ve böylece sıcaklığı yükseltecektir. Benzer şekilde hava klapesi de fırına giren hava miktarını kontrol edecek şekilde ayarlanabilir ve böylece düzgün yanma sağlanır. Pompa hız kontrolörleri, pompaların hızını ayarlayarak proses akışkanının akış hızını düzenleyebilir.
Kontrol Sisteminin Fonksiyonları
Sıcaklık Kontrolü
PX ısıtma fırınlarının çalışması için hassas bir sıcaklığın korunması çok önemlidir. Kontrol sistemi, sensörleri kullanarak sıcaklığı sürekli olarak izler ve sıcaklığı istenen aralıkta tutacak şekilde yakıt ve hava beslemesini ayarlar. Bu önemlidir çünkü PX üretiminde yer alan kimyasal reaksiyonlar sıcaklığa oldukça duyarlıdır. Sıcaklığın çok yüksek olması istenmeyen yan reaksiyonlara yol açarak ürünün verimini ve kalitesini düşürebilir. Öte yandan, sıcaklığın çok düşük olması durumunda reaksiyonlar verimli bir şekilde ilerlemeyebilir ve bu da verimliliğin düşmesine neden olabilir.
Basınç Kontrolü
PX ısıtma fırınının emniyeti ve güvenilirliği için uygun basınç kontrolü şarttır. Kontrol sistemi, basınç sensörlerini kullanarak fırın ve boru sistemindeki basıncı izler. Basınç güvenli sınırı aşarsa sistem, yakıt akış hızını azaltmak veya basınç tahliye vanasını açmak gibi düzeltici eylemler gerçekleştirebilir. Tersine, eğer basınç çok düşükse, yakıt ve hava beslemesini artırarak basıncı tekrar normal seviyeye çıkarabilir.
Yanma Kontrolü
Verimli yanma, hem enerji verimliliği hem de çevrenin korunması açısından hayati öneme sahiptir. Kontrol sistemi, tam yanmayı sağlamak için yakıtın havaya oranını düzenler. Sistem, oksijen sensörlerini ve yanmayla ilgili diğer sensörleri kullanarak hava damperini ve yakıt valfini optimum hava-yakıt oranını koruyacak şekilde ayarlayabilir. Bu sadece yakıttan gelen ısı çıkışını maksimuma çıkarmakla kalmaz, aynı zamanda karbon monoksit ve nitrojen oksitler gibi kirleticilerin emisyonunu da en aza indirir.
Akış Kontrolü
Kontrol sistemi ayrıca proses sıvısının, yakıtın ve havanın akış hızını da yönetir. İstenilen ısıtma etkisini elde etmek için proses akışkanının fırın içerisinden doğru hızda akmasını sağlar. Yakıt akış hızı, ısı talebine göre ayarlanır ve hava akış hızı, uygun yanma koşullarını sağlayacak şekilde düzenlenir. Bu koordineli akış kontrolü, PX ısıtma fırınının genel performansının optimize edilmesine yardımcı olur.
İyi Tasarlanmış Bir Kontrol Sisteminin Faydaları
Geliştirilmiş Verimlilik
Gelişmiş bir kontrol sistemi, PX ısıtma fırınlarının enerji verimliliğini önemli ölçüde artırabilir. Yakıt ve hava beslemesini hassas bir şekilde kontrol ederek fırının optimum verim noktasında çalışmasını sağlar. Bu, enerji tüketimini azaltır ve işletme maliyetini düşürür. Örneğin, doğru hava - yakıt oranını koruyarak fırın, yakıttan maksimum miktarda ısıyı çekerek israfı azaltabilir.
Gelişmiş Güvenlik
Endüstriyel proseslerde güvenlik son derece önemlidir. PX ısıtma fırınlarının kontrol sistemi çeşitli güvenlik özellikleriyle donatılmıştır. Örneğin aşırı sıcaklık, aşırı basınç veya düşük akış hızı gibi anormal koşulları tespit edebilir ve kazaları önlemek için anında önlem alabilir. Ciddi bir arıza durumunda fırını kapatarak ekipmanı ve personeli koruyabilir.
Daha Yüksek Ürün Kalitesi
Kontrol sistemi, PX ısıtma fırınının stabil çalışma koşullarını koruyabildiğinden ürün kalitesi üzerinde olumlu bir etkiye sahiptir. Tutarlı sıcaklık, basınç ve akış hızı, kimyasal reaksiyonların beklendiği gibi ilerlemesini sağlayarak daha kaliteli ve daha tutarlı bir PX ürünü sağlar.
Bakım Optimizasyonu
Kontrol sistemi aynı zamanda bakım amacıyla da değerli bilgiler sağlayabilir. Fırının performans parametrelerini izleyerek ekipmanın aşınma, yıpranma veya arıza belirtilerini erken tespit edebilir. Bu, bakım ekibinin önleyici bakımı zamanında planlamasına olanak tanıyarak beklenmedik arızalardan kaynaklanan aksama süresini azaltır.
Diğer Isıtma Fırınları ile Karşılaştırma

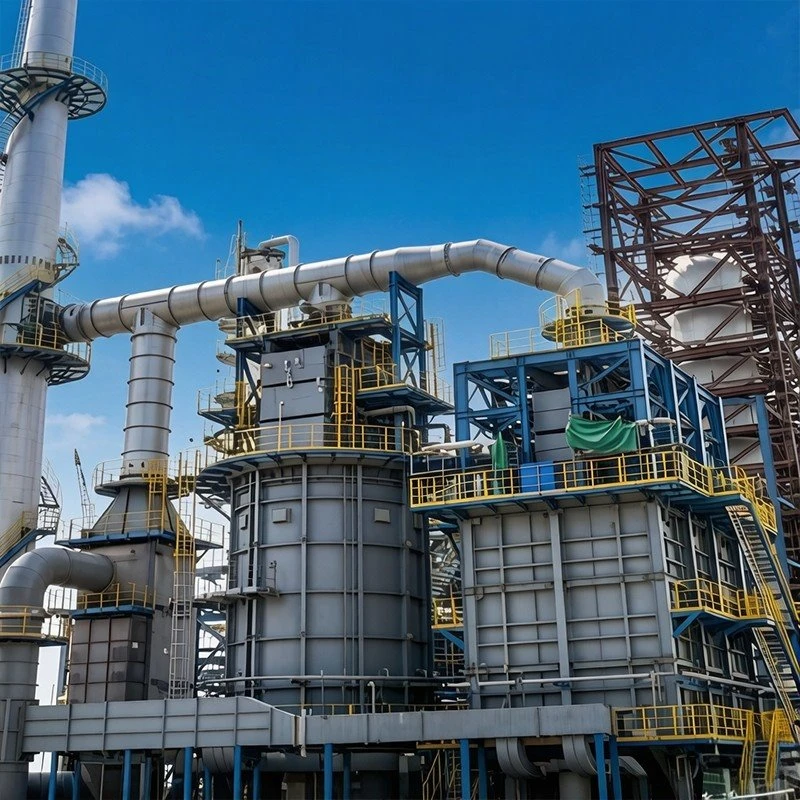

Petrokimya endüstrisinde, her birinin kendi kontrol gereksinimleri olan çeşitli tipte ısıtma fırınları bulunmaktadır. Örneğin,Dizel Hidroişlemci IsıtıcıEsas olarak dizel yakıtın hidro-işlem prosesi için kullanılır. Kontrol sistemi, hidrojen ve dizelin akış hızının kontrol edilmesinin yanı sıra, hidro-işlem reaksiyonu için uygun sıcaklık ve basıncın korunmasına odaklanır.
Buhar Reformer Fırınıhidrokarbonlardan sentez gazı üretiminde kullanılır. Bu fırının kontrol sisteminin buhar ve hidrokarbonları içeren karmaşık reaksiyonları yönetmesi gerekir ve sıcaklığın, buhar-karbon oranının ve diğer parametrelerin doğru bir şekilde kontrol edilmesi çok önemlidir.
Etilen Kırma FırınıEtilen üretmek için hidrokarbonların parçalanması için tasarlanmıştır. Kontrol sistemi, parçalama reaksiyonunu optimize etmek ve yüksek etilen verimi sağlamak için, hammadde bileşimindeki ve akış hızındaki değişikliklere hızlı bir şekilde yanıt verebilmelidir.
VGO Hidroişlem FırınıVakumlu Gaz Yağının (VGO) hidro-işleminde kullanılır. Kontrol sistemi, dizel hidroişlemci ısıtıcısınınkine benzer ancak farklı hammadde özelliklerini ve reaksiyon koşullarını ele alması gerekebilir.
Ham Petrol Isıtıcı Arıtma CihazıHam petrolün işlenmesinde kullanılır. Kontrol sistemi, ham petrolün ayırma ve dehidrasyon işlemleri için uygun bir sıcaklığa ısıtılmasına odaklanmaktadır.
Çözüm
PX ısıtma fırınlarının kontrol sistemi sensörler, kontrolörler ve aktüatörlerden oluşan karmaşık ve entegre bir sistemdir. Sıcaklık kontrolü, basınç kontrolü, yanma kontrolü ve akış kontrolü gibi birçok işlevi yerine getirir ve gelişmiş verimlilik, gelişmiş güvenlik, daha yüksek ürün kalitesi ve bakım optimizasyonu gibi çok sayıda fayda sunar.
Petrokimya endüstrisindeki diğer ısıtma fırınlarıyla karşılaştırıldığında, PX ısıtma fırınlarının kontrol sisteminin kendine özgü gereksinimleri ve özellikleri vardır. Ancak teknolojinin sürekli gelişmesiyle birlikte tüm bu ısıtma fırınlarının kontrol sistemleri daha akıllı, verimli ve güvenilir hale geliyor.
PX ısıtma fırını pazarındaysanız veya mevcut kontrol sisteminizi yükseltmek istiyorsanız, bizimle iletişime geçmenizi öneririm. Uzman ekibimiz size özel ihtiyaçlarınıza göre en iyi çözümleri sunmaya hazır. Tedarik gereksinimleriniz hakkında bir tartışma başlatmak için bizimle iletişime geçin ve üretim hedeflerinize ulaşmak için birlikte çalışalım.
Referanslar
- Smith, J. Endüstriyel Isıtma Fırını Kontrol Sistemleri. Elsevier, 2018.
- Johnson, R. Petrokimyasal Proses Isıtma: İlkeler ve Uygulamalar. Wiley, 2020.
- Brown, A. Isıtma Fırınları için Gelişmiş Kontrol Stratejileri. Springer, 2019.
